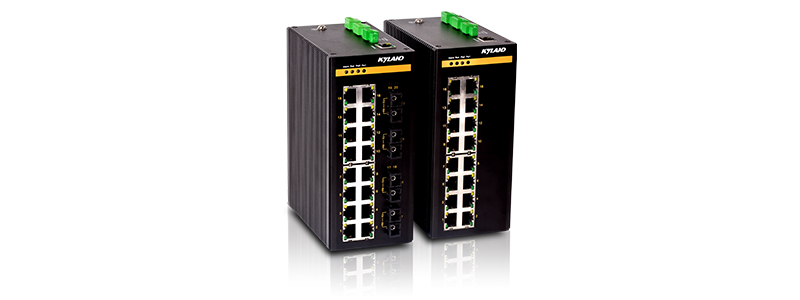

SICOM3016系列網管型交換機是專為工業應用領域設計的高密度端口產品，最多支持4個百兆光口和16個百兆電口。其堅固的金屬外殼，肋性散熱設計，電源側的過流，過壓，EMC防護設計，信號口的EMC防護設計等工業特性，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。SICOM3016支持DT-Ring協議族(自愈時間<50ms)， RSTP，VLAN，組播，QoS等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c的網管軟件。
| 軟件功能 | |
| 交換功能 | 支持VLAN, PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族, 自愈時間<50ms 支持STP/RSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 服務質量管理 | 支持SP, WRR隊列調度 |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c, 可通過Kyvision集中管理 支持FTP軟件升級 支持IP/MAC沖突告警, 電源告警, 端口告警和環告警 支持RMON 支持端口鏡像 支持LLDP 支持Link-check |
| 時鐘管理 | 支持SNTP Server/Client |
| 產品規格 | |
| 標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) IEEE802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1D(STP) IEEE 802.1w (RSTP) |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1～4093 組播組數 256 MAC表 8K 包緩沖區 2Mbit 包轉發率 3.0Mpps 交換延遲 <5μs |
| 接口 | 百兆端口 100Base-FX,單/多模SC/ST/FC任選; 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 2芯3.81mm間距插入式端子,250VAC/220VDC Max,2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC); 110VDC(77-154VDC); 24VDC(18-36VDC) 接入端子 3芯3.81mm間距插入式端子(24VDC); 3芯7.62mm間距插入式端子(110VDC,220VAC/DC) 功率 <9.7W 過載保護 支持 反接保護 支持 冗余保護 支持(24VDC) |

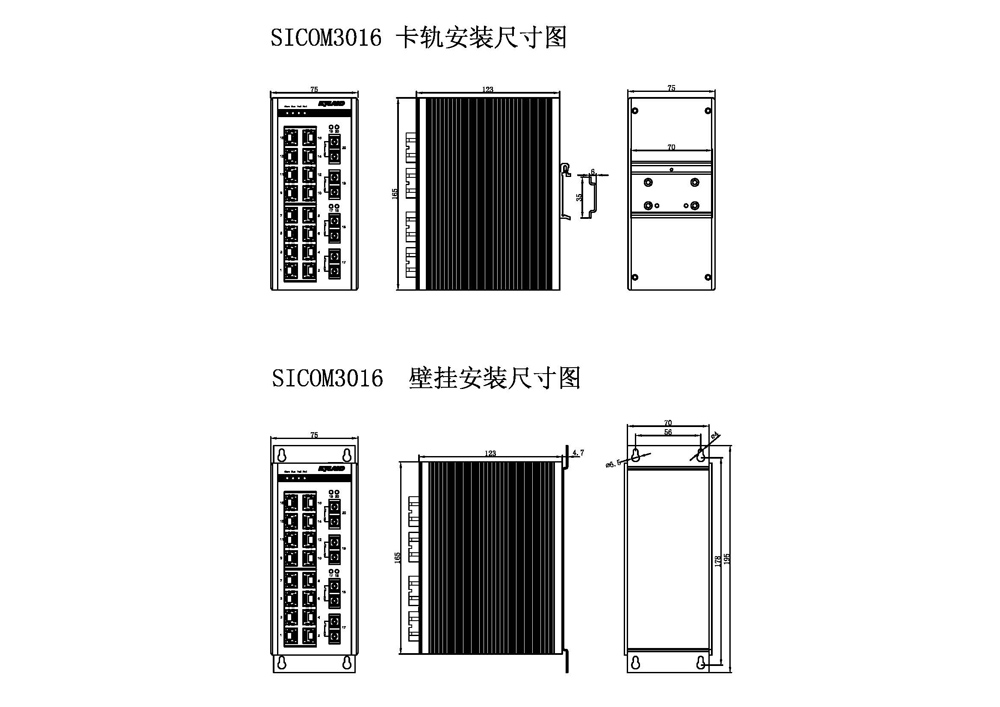

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 75mm×165mm×123mm(W×H×D) 重量 1.2Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 333775h 保修期 5年 |
| 認證 | 認證 CE(EMC), FCC: 采用L3:24VDC電源的型號. |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3016-Ports-Connector-PS1-PS2 SICOM3016-Ports-Connector-PS1 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
4S16T=4×100Base-FX,單模光口;16×10/100Base-T(X) RJ45電口 4M16T=4×100Base-FX,多模光口;16×10/100Base-T(X) RJ45電口 2S16T=2×100Base-FX,單模光口;16×10/100Base-T(X) RJ45電口 2M16T=2×100Base-FX,多模光口;16×10/100Base-T(X) RJ45電口 2S8T=2×100Base-FX,單模光口;8×10/100Base-T(X) RJ45電口（僅H1型號支持） 2M8T=2×100Base-FX,多模光口;8×10/100Base-T(X) RJ45電口（僅H1型號支持） 1S16T=1×100Base-FX,單模光口;16×10/100Base-T(X) RJ45電口 1M16T=1×100Base-FX,多模光口;16×10/100Base-T(X) RJ45電口 16T=16×10/100Base-T(X) RJ45電口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km NA：無百兆光口時, Connector項為空 |
|
PS1-PS2:冗余電源輸入 |
|
|
PS1:單電源輸入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC),單路輸入 H2=110VDC(77-154VDC),單路輸入 |
選購配件
|
配件型號 |
配件說明 |
|
DT-BGAZ-05 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
