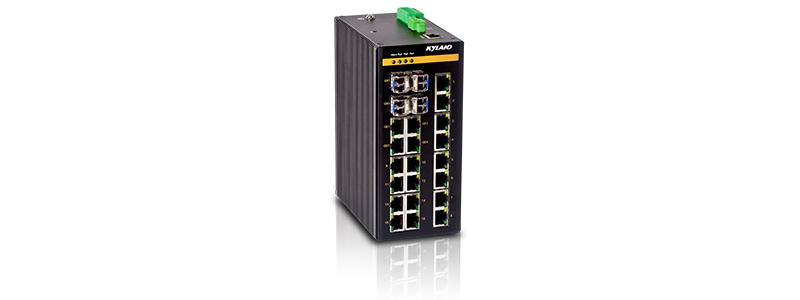

SICOM3016B系列網管型交換機是專為工業應用領域設計的高密度端口產品，最多支持4個千兆Combo接口和16個百兆電口。其堅固的金屬外殼，肋性散熱設計，電源側的過流，過壓，EMC防護設計，信號口的EMC防護設計等工業特性，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。SICOM3016B支持DT-Ring協議族(自愈時間<50ms)， RSTP，VLAN，組播，QoS等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c的網管軟件。
| 軟件功能 | |
| 交換功能 | 支持VLAN, PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族, 自愈時間<50ms 支持DRP,自愈時間<20ms 支持STP/RSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 安全技術 | 支持端口隔離 |
| 服務質量管理 | 支持SP, WRR隊列調度 支持ACL |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c, 可通過Kyvision集中管理 支持FTP軟件升級 支持IP/MAC沖突告警,電源告警,端口告警和環告警 支持環路檢測 支持CRC保護 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持DHCP Server/Client |
| 時鐘管理 | 支持SNTP Server/Client |
| 產品規格 | |
| 標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1D(STP) IEEE 802.1w (RSTP) |
| 交換屬性 | 優先級隊列 4 VLAN數 256 VLAN ID 1～4093 組播組數 256 MAC表 8K 包緩沖區 4Mbit 包轉發率 8.3Mpps 交換延遲 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口; 10/100/1000Base-T(X), RJ45接口 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯3.81mm間距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口), Link/ACT(光口) |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC); 48VDC(36-72VDC); 24VDC(18-36VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <14W 過載保護 支持 反接保護 支持 冗余保護 支持(24/48VDC) |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 75mm×165mm×123mm(W×H×D) 重量 1.2Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 334038h 保修期 5年 |
| 認證 | 認證 CE(EMC), FCC: 采用L3:24VDC電源的型號. |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
SICOM3016B-Ports-PS1-PS2 SICOM3016B-Ports-PS1 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
4G16T=4×1000Base-X,10/100/1000Base-T(X) Combo接口; 16×10/100Base-T(X) RJ45電口 2G2GE16T=2×1000Base-X, 10/100/1000Base-T(X) Combo接口; 2×10/100/1000Base-T(X) RJ45電口; 16×10/100Base-T(X) RJ45電口 |
|
PS1-PS2:冗余電源輸入 |
L1-L1=48VDC(36-72VDC),冗余輸入 L3-L3=24VDC(18-36VDC),冗余輸入 |
|
PS1:單電源輸入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC),單路輸入 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
DT-BGAZ-05 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
