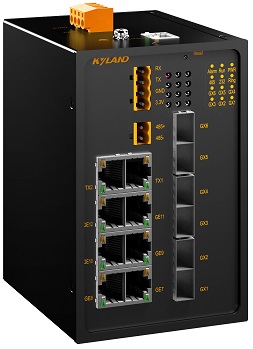

SICOM3012BA是一款低功耗、符合防爆標準中本質安全認證的高密度端口卡軌式網管型交換機。SICOM3012BA支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。支持IEEE1588 PTPV2, DDM(SFP接口)，支持Ethernet IP和Modbus TCP協議。SICOM3012BA具有IP40防護的金屬外殼，抗強振動的卡軌座，具有優越的絕緣、防潮性能，主要應用于工廠自動化、煤炭礦區、化工等惡劣環境。
| 軟件功能 | |
| 交換功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局廣播風暴抑制(QOS風暴策略) |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 支持IGMPv2/v3 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口MAC地址綁定 |
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR隊列調度 支持ACL |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持SFTP/HTTP軟件升級 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警 支持DDM (SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check 支持EtherNet/IP和Modbus/TCP |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 時鐘管理 | 支持SNTP Client 支持PTP，對時精度±100ns以內 |
| 產品規格 | |
| 技術標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 V2 (PTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1～4094 組播組數 8K MAC表 8K 包緩沖區 4Mbit 包轉發率 17.9Mpps 交換延遲 <5μs 超長幀長度 9.6KB |
| 接口 | 千兆端口 100Base-FX, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 長距離端口 RJ45接口，達到300米100Mbit/s，900米10Mbit/s Console口 RS232,RJ45接口 RS485 1路RS485串行總線，2000V隔離防護，2芯5.08mm間距插入式端子 RS232 1路RS232, RX/TX/GND/3.3V, 160mA，4芯5.08mm間距插入式端子 |
| 狀態指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) 串口狀態燈:485,232 |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 12VDC(9-18VDC), 非隔離電源 接入端子 4芯5.08mm間距插入式端子 功率 <12W 過壓保護 支持 過流保護 支持 反接保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 88mm×135mm×108mm (W×H×D) 重量 1.20Kg 安裝方式 DIN卡軌式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF >300000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 產品描述 |
| SICOM3012BA-C-6GX6GE-L6 | 卡軌式網管型交換機，帶三防涂覆，支持6個千兆光口、6個千兆電口，12VDC(9-18VDC), 單路輸入 |
| SICOM3012BA-EC-6GX6GE-L6 | 卡軌式網管型交換機，裸板三防涂覆，支持6個千兆光口、6個千兆電口，12VDC(9-18VDC), 單路輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
