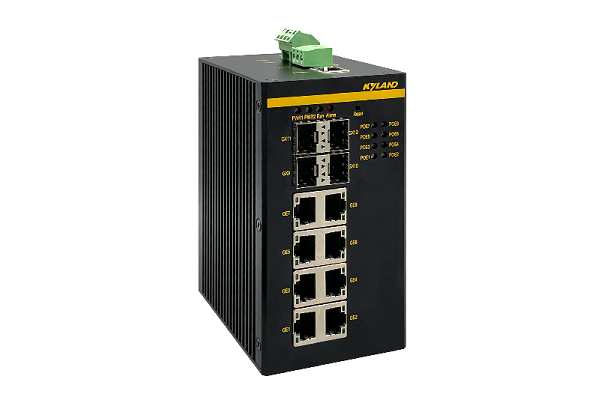

SICOM3000S二層網管型卡軌式PoE交換機，支持4千兆光上行端口和8個千兆PoE端口。PoE功能支持IEEE802.3af和at標準，電源支持48VDC輸入。本系列提供充足的PoE功率輸出，最大可達240W。SICOM3000S支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM3000S具有IP40防護的金屬外殼，抗強振動的卡軌座，極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。產品可廣泛應用于工廠，交通，石油化工，電力，管廊，機場，車站，港口等安防監控系統和無線網絡覆蓋領域。
支持4個100Base-X, 1000Base-X SFP接口，8個千兆PoE電口
支持IEEE802.3af&at PoE標準，整機輸出功率最大240W
支持冗余協議：DT-Ring(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP
支持安全技術：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用戶分級，端口隔離
支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件
支持DDM
IP40防護等級
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口隔離 支持IP Source Guard |
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR隊列調度 支持ACL |
| 工業協議 | 支持EtherNet/IP 支持Modbus/TCP |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持FTP/TFTP/HTTP方式軟件升級 支持FTP/TFTP/HTTP方式配置文件上傳下載 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警，溫度告警 支持DDM (SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 時鐘管理 | 支持SNTP Client 支持NTP Client 支持時區和夏令時配置 |
| 路由 | 支持靜態路由 |
| PoE管理 | 支持PoE端口設定, PD檢測 支持PoE端口供電優先級管理 支持PoE狀態查詢及告警，遠程管理 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af PoE IEEE 802.3at PoE+ |
| 交換屬性 | 優先級隊列 8 VLAN數 4094 VLAN ID 1～4093 組播組數 511 MAC表 8K 包緩沖區 4.1Mbit 包轉發率 17.9Mpps 交換延遲 <5μs 超長幀長度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 IEEE 802.3af/at PoE端口，每個PoE端口輸出功率最大15/30W 引腳1、2為V+，引腳3、6為V-（End-Span PSE） Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT, Speed(電口); Link/ACT, Speed(光口) PoE指示燈: POE1- POE8 |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 48VDC(18-57VDC) 18-45VDC 適用于非PoE 45-57VDC 適用于PoE(802.3af) 51-57VDC 適用于PoE+(802.3at) 接入端子 4芯5.08mm間距插入式端子 PoE功率輸出 最大240W 功率 <11W 過載保護 支持 反接保護 支持 冗余保護 支持 |

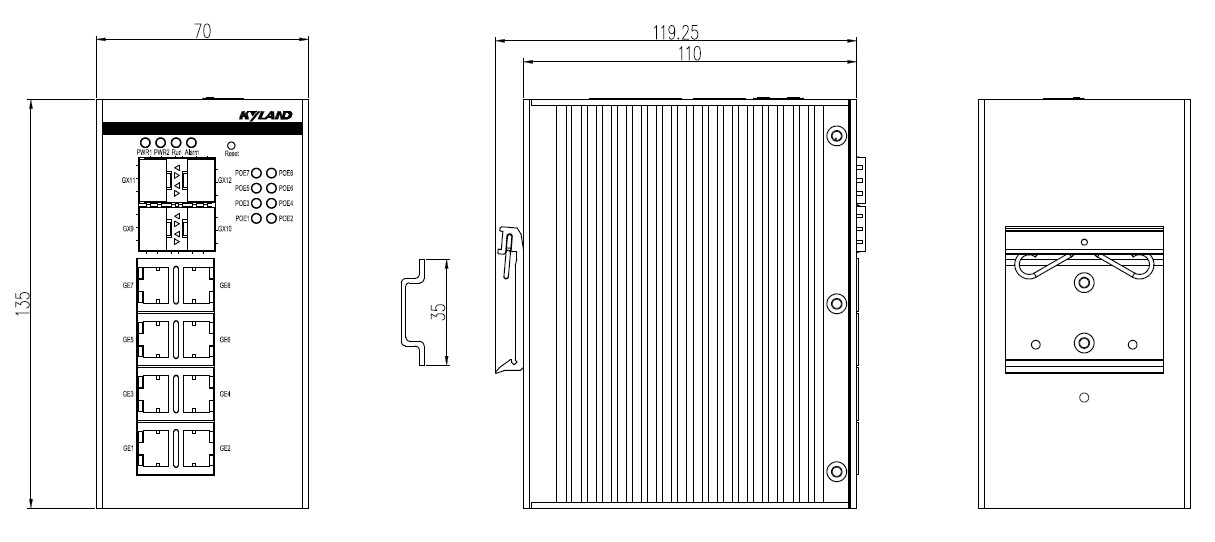

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸70mm×135mm×110mm (W×H×D) 重量1.0Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 488963h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| SICOM3000S-4GX8GP-L16-L16 | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45 PoE電口 | 48VDC (18-57VDC)，冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-02 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
