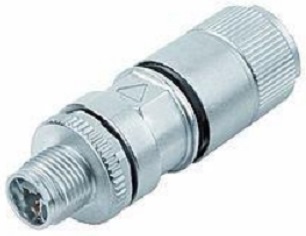

M12 X-Code連接器用于很多工業領域，包括電壓、信號和現場總線的應用。它們具有多種形態，具備良好的電磁兼容屏蔽功能，可適用于各種工業場景。M12-X-8P-M-Crimp是8 Pin公頭連接器，它具備極高的可靠性，支持IP67防護等級、-40℃～+85℃的工作溫度范圍，適用于各種惡劣的工作場景。
| 產品規格 | |
| 性能參數 | 最大電壓：DC 60V/AC 50V 最大電流(40°C)：0.5A 阻燃等級：V0 |
| 機械結構 | 接線方式：壓接接線 導線截面(AWG)：26-24 出線直徑：6-7.5mm 防護等級：IP67 插拔周期：≥100?次插拔周期 |
| 環境參數 | 最高工作溫度：+85 °C 最低工作溫度：-40 °C |
| 材料參數 | 外套殼體材料：銅合金 插針材料：銅合金 波紋彈簧材料：銅合金 卡環材料：彈簧鋼 尾部殼體材料：鋅合金 絕緣體材料：PA 壓線環材料：銅合金 密封圈材料：NBR 電纜夾材料：PA 密封墊材料：NBR 尾部螺帽材料：鋅合金 材料符合Rohs要求 |

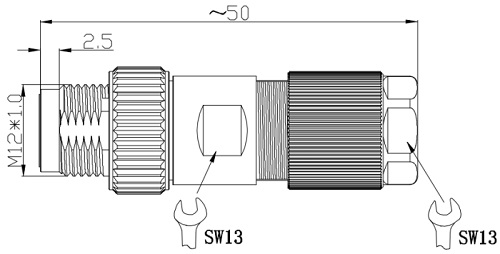

尺寸圖

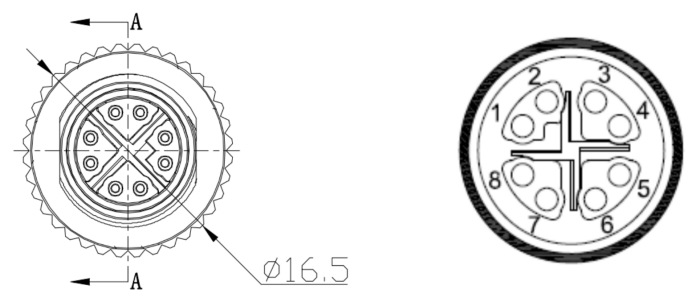

端子布局圖

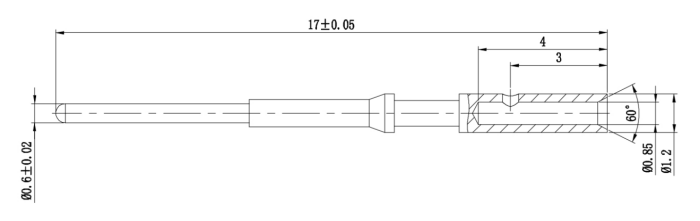

插針尺寸圖
| SAP編碼 | 產品型號 | 壓線范圍 | 出線直徑 | 對應插針編碼 | 對應插針型號 |
| 107100245 | M12-X-8P-M-Crimp | 26～24AWG | 6～7.5mm | 107100569 | M12-X-8P-M-Crimp插針 |
Kyland-M12-X-8P-M-Crimp-CN M12-X-8P-M-Crimp插針
