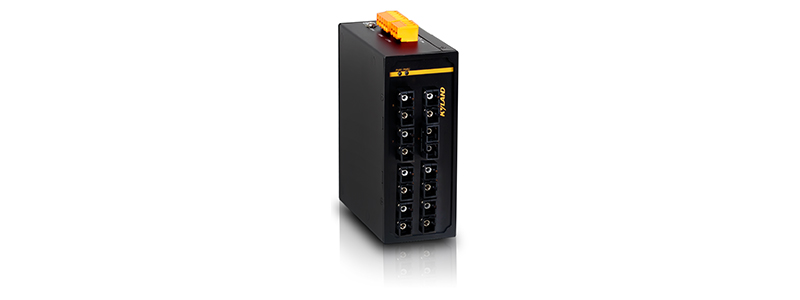

KIEN1008BA是一款非管理型、滿足本質安全標準的以太網交換機，4 個百兆光口，4 個光電可選接口，能實現遠距離傳輸，操作簡單可即連即用，具有較高的絕緣和防潮性能，適用于化工廠自動化、煤礦井區、粉塵等環境。
8個全百兆接口，光電可組合，接口類型可選配
滿足防爆標準IEC60079-11( GB3836.4)要求
支持告警干節點，常開和常閉可選
支持裸板或卡軌安裝，整機滿足IP40防護等級
CE,FCC認證,安規認證(EN60950-1)，UL508, Class I Div 2
| 產品規格 | |
| 技術參數 | IEEE 802.3i, IEEE 802.3u |
| 交換屬性 | MAC表 8K 包緩沖區 1Mbit 包轉發率 1.2Mpps 交換延遲 <10μs |
| 接口 | 百兆網口 100Base-FX,單/多模SC/ST/FC任選 10/100Base-T(X)自適應以太網RJ45接口 告警端口 干節點輸出，支持常開和常閉； 3芯5.08mm間距端子； 0.5A at 125Vac,2A at 30Vdc； |
| 指示燈 | 前面板指示燈 Run：運行指示燈 PWR1,PWR2：電源指示燈 Alarm：設備告警指示燈 1-6：光口指示燈 電口指示燈 綠色：Link/ACT狀態指示燈 黃色：通信速率指示燈 裸板支持便于集成的指示燈接口 |
| 電源 | 輸入電壓 12DC(9-18VDC),雙電源 ；24-48VDC(18-72VDC),雙電源 電源端子 5芯5.08mm間距插頭 功率 <5.5W 過載保護 支持 反接保護 支持 冗余保護 支持 |

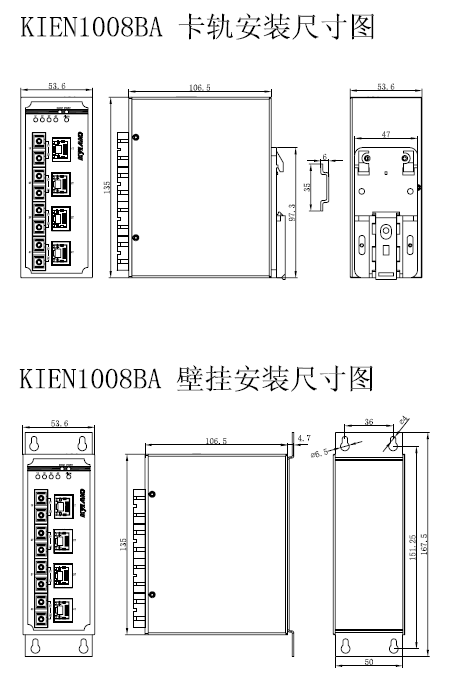

| 機械結構 | 外殼 金屬材質自然散熱,無風扇 防護等級 IP40 尺寸 53.6mm×135mm×106.5mm(W×H×D) 重量 0.76Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 385000h 保修期 5年 |
| 認證 | CE, FCC, UL508, Class I Div 2 GOST |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) 通用工業標準 IEC61000-6-2 IEC61000-6-4 防爆標準 IEC60079-0(GB/T3836.1), IEC60079-1(GB/T3836.2), IEC60079-7(GB/T3836.3), IEC60079-11(GB/T3836.4) |
|
產品型號 |
KIEN1008BA-C-Ports-PS1-PS2 KIEN1008BA- Ports-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
C |
三防涂覆 |
|
Ports:端口 |
4S4T=4個100Base-FX的單模光口;4個10/100Base-T(X)的電口 4M4T=4個100Base-FX的多模光口;4個10/100Base-T(X)的電口 6S2T=6個100Base-FX的單模光口;2個10/100Base-T(X)的電口 6M2T=6個100Base-FX的多模光口;2個10/100Base-T(X)的電口 8S=8個100Base-FX的單模光口 8M=8個100Base-FX的多模光口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km |
|
PS1-PS2:電源輸入 |
L2-L2=24-48VDC(18-72VDC),冗余輸入 L6-L6=12VDC(9-18VDC),冗余輸入
|
