時間敏感網絡（TSN：Time Sensitive Networking ）是IEEE802.1 TSN任務組開發的一套協議標準。該標準定義了以太網數據傳輸?shù)臅r(shí)間敏感機制，通過允許一些流量分組優先轉發，利用門控調度機制清理線路以及帶寬預留等機制來保證業務流量在以太網中的傳輸性能，為標準以太網增加了確定性和可靠性，以確保以太網能夠?yàn)殛P(guān)鍵數據的傳輸提供穩定一致的服務級別。

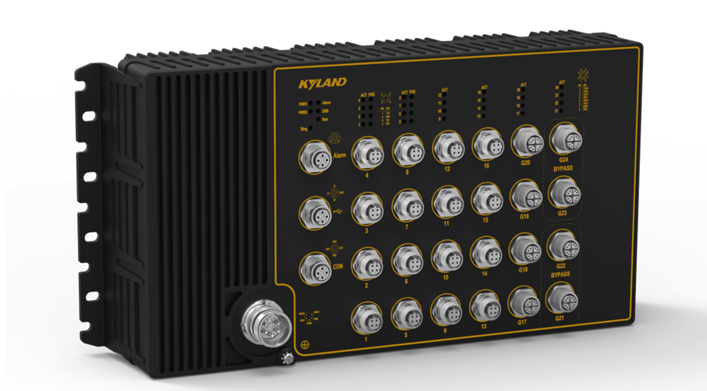

Aquam8124TSN系列是專為軌道交通行業設計的EN50155車載網管型工業以太網交換機，最大支持20個百兆快速以太網接口及4個千兆上行接口，支持壁掛式安裝方式，支持寬范圍的可操作溫度（-40℃~70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。
Aquam8124TSN交換機支持時間敏感網絡（TSN）特性, 當前可支持的時間敏感網絡基礎協議包括：IEEE 802.1AS Time Synchronization、IEEE 802.1Qbv Scheduled Traffic 、IEEE802.1Qbu,IEEE802.1Qci,IEEE802.1CB等。
提供支持PoE功能的型號，支持110VDC隔離電源，可提供8個支持IEEE802.3at PoE+（兼容IEEE802.3af）的以太網接口。
| 軟件功能 | ||
| 時間敏感網絡TSN | 支持IEEE 802.1AS PTP/IEEE 802.1Qbv/IEEE 802.1Qbu/ IEEE 802.1Qci/ IEEE 802.1CB | |
| 交換功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速 支持全局廣播風暴抑制 |
|
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP |
|
| 組播技術 | 支持IGMP snooping 支持GMRP 支持靜態組播 支持IGMPv2/v3 |
|
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口MAC地址綁定 |
|
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR隊列調度 支持ACL |
|
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持SFTP/HTTP軟件升級 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警 支持DDM(SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check |
|
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
|
| 時鐘管理 | 支持SNTP Client 支持PTP, IEEE1588(硬件和軟件支持) |
|
| 技術參數 | 標準 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP V2) IEEE 802.1AS IEEE 802.1Qbv IEEE 802.1Qbu IEEE 802.1Qci IEEE 802.1CB |
| 交換屬性 | ||
| 優先級隊列 | 8 | |
| VLAN數 | 4K | |
| VLAN ID | 1～4094 | |
| 組播組數 | 8K | |
| MAC表 | 16K | |
| 包緩沖區 | 1Mbit | |
| 交換延遲 | <5μs | |
| Jumbo幀 | 9.6Kbytes | |
| 接口 | ||
| 端口 | 4×10/100/1000Base-T(X) M12 X-Code 接口,支持2對Bypass 20×10/100Base-T(X) M12 D-Code接口，PoE支持IEEE803.2af /Support IEEE802.3at |
|
| Console口 | RS232 M12 A-Code 接口 | |
| 告警端口 | M12 A-Code 接口 | |
| 指示燈 | 前面板指示燈 | 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 PoE指示燈: ACT(PoE型號) 接口指示燈:Link/ACT |
| 電源 | ||
| 輸入電壓 | 110VDC(66～154DC) | |
| 接入端子 | M23 接口 | |
| 功率 | <100W（帶POE） <40W （不帶POE） |
|
| 過載保護 | 支持 | |
| 反接保護 | 支持 | |
| 冗余保護 | 支持 | |
| 機械結構 | ||
| 外殼 | 金屬材質 | |
| 散熱方式 | 自然冷卻,無風扇 | |
| 防護等級 | IP40 | |

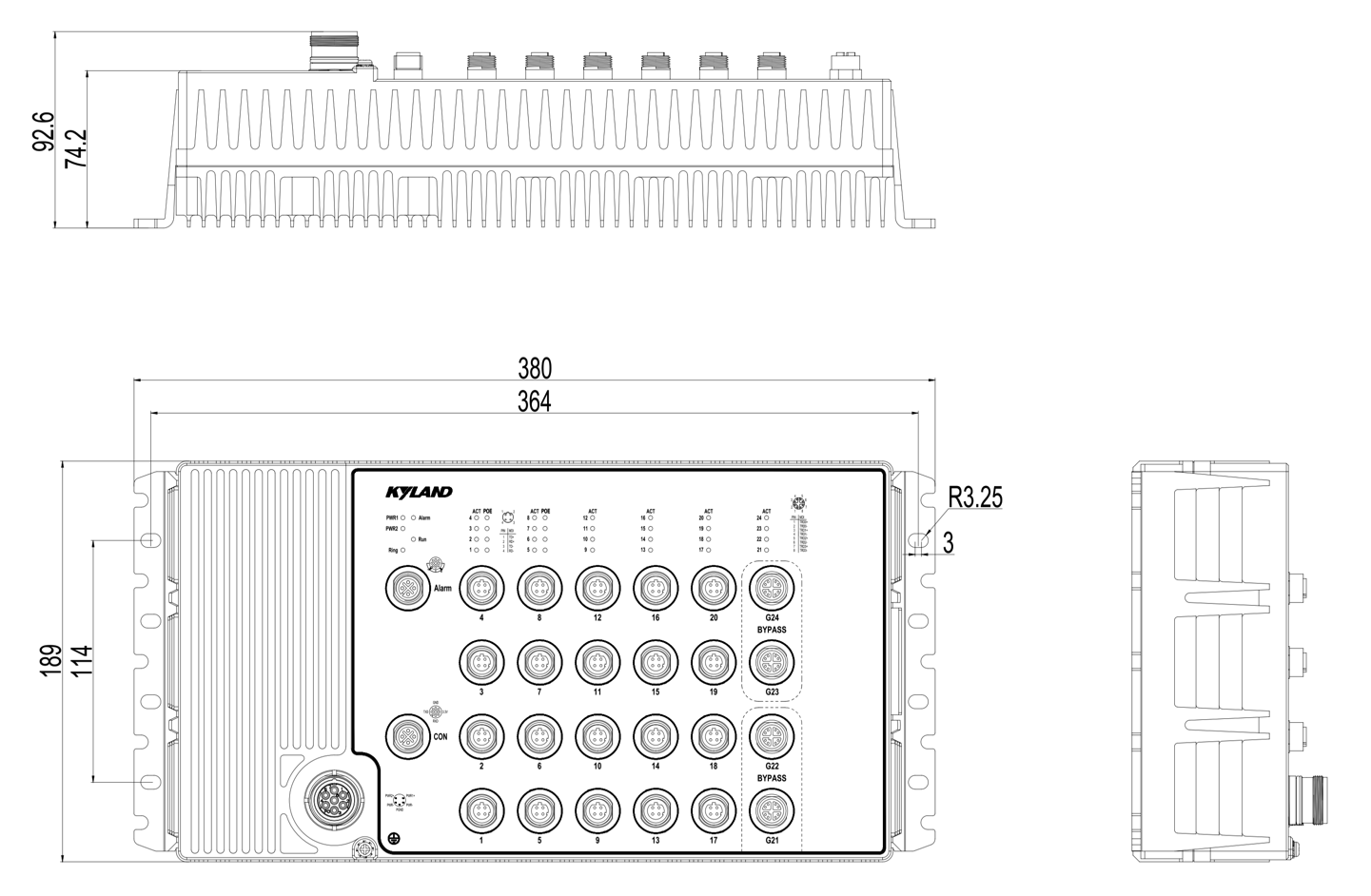

| 尺寸 | 380mm*189mm*92.6mm | |
| 重量 | 小于4.5Kg | |
| 安裝方式 | 壁掛式 | |
| 環境 | ||
| 工作溫度 | 寬溫：-40℃～+85℃ | |
| 儲存溫度 | -40℃～+85℃ | |
| 相對濕度 | 5～95%無凝露 | |
| 質保 | MTBF | >300000h |
| 行業標準 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | EN50121 | |
| 防火 | EN45545-2 | |
| 安全 | EN62368-1 | |
| 軌道交通 | EN50155、EN50121-1、EN50121-4 | |
| 機械 | IEC61373 (振動和沖擊) |
|
產品型號 |
說明 |
|
Aquam8124TSN-B-16GE8GP |
EN50155車載TSN交換機，16×10/100/1000BASE-T(X) M12 port, 8×10/100/1000BASE-T(X) M12 PoE port，支持Bypass功能 |
|
Aquam8124TSN-B-4GE12T8P |
EN50155車載TSN交換機，4×10/100/1000BASE-T(X) M12 port; 12×10/100BASE-T(X) M12 port, 8×10/100BASE-T(X) M12 PoE port，千兆電口支持Bypass功能 |
|
Aquam8124TSN-B-4GE20T |
EN50155車載TSN交換機，4×10/100/1000BASE-T(X) M12 port; 20×10/100BASE-T(X) M12 port,千兆電口支持Bypass功能 |
|
Aquam8124TSN-16GE8GP |
EN50155車載TSN交換機，16×10/100/1000BASE-T(X) M12 port, 8×10/100/1000BASE-T(X) M12 PoE port |
|
Aquam8124TSN-4GE12T8P |
EN50155車載TSN交換機，4×10/100/1000BASE-T(X) M12 port; 12×10/100BASE-T(X) M12 port, 8×10/100BASE-T(X) M12 PoE port |
|
Aquam8124TSN-4GE20T |
EN50155車載TSN交換機，4×10/100/1000BASE-T(X) M12 port; 20×10/100BASE-T(X) M12 port |
