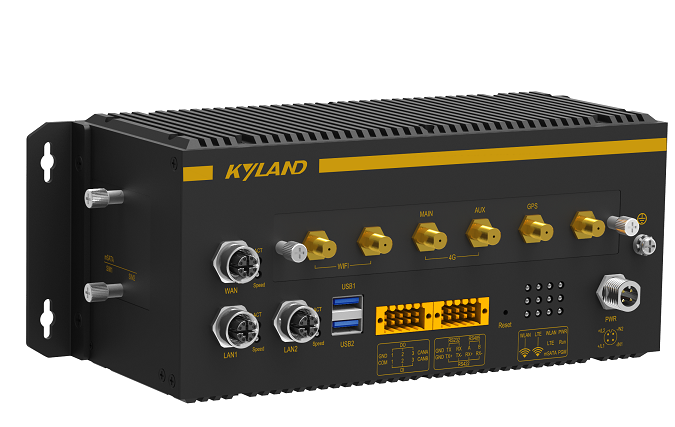

東土科技的AMAIN2250系列是專為車載系統設計的無線計算平臺，可以實現車地無線通訊、邊緣計算、數據采集存儲等功能，以滿足多種應用場景。該產品支持4G或5G通訊，并支持GNSS通訊。同時還支持無線802.11a/b/g/n/ac標準的AP及Client通訊。該產品提供了豐富的有線數據接口包括2個千兆M12 X-Code LAN口及1個千兆M12 X-Code WAN口，2個USB3.0接口，2個CAN接口，1個RS232接口，1個RS485接口，3個DI及3個DO口。此外，為了方便用戶擴展存儲空間，產品還提供了1個mSATA接口。
為了滿足車載使用環境，AMAIN2250系列產品網絡及電源接口全部采用M12類型接頭，滿足防塵、防水、防脫落的需求。同時緊湊的硬件設計，單面I/O設計及多種安裝方式(壁掛或底座安裝)能夠滿足車輛上狹小復雜的安裝空間要求。此外，IP40等級外殼能夠很好的阻止灰塵進入，保證產品長期使用的穩定性。
AMAIN2250系列使用基于Linux 4.9內核的Linux操作系統，用戶可以通過Linux提供的軟件包或東土科技提供的API庫和GNU C庫對產品軟件進行二次開發，以滿足不同應用場景的功能需求。
產品特點
• 強固設計適用于如振動，強電磁干擾環境，如車載環境。
• 寬溫工作，IP40等級，更適應于惡劣的使用環境。
• 接口豐富滿足不同的應用場景需求。
• 支持5G擴展，適應于未來高速通訊需求。
• 支持客戶二次開發，提供開發工具，適應更多的應用場景需求。
硬件特性
• CPU: 4核 64-bit ARMv8 Cortex-A53, 1.6GHz
• DDR: DDR4 2GB, 32-bit，1.6GT/s
• eMMC: 4GB
• 硬盤存儲：mSATA接口，128GB/256GB/512GB可擴展
• WLAN: 802.11 a/b/g/n/ac，MIMO雙天線
• LTE: MIMO雙天線，支持CN,EU,US可選
• 5G: 可選
軟件特性
• 支持WEB及命令行
• 支持4G網關，靜態路由
• 支持WLAN Client模式
• 支持NAT:1-1 NAT, NAPT, Port Forwarding
• 支持OpenVPN
• 支持防火墻設置，ACL設置
• 支持802.1X. RADIUS, MAC/IP綁定
• 支持鏈路告警，CPU告警，內存閾值告警等
• 支持MQTT協議及云端管理
• 支持客戶二次開發，提供開發工具鏈及SDK。如串口，DI/O，CAN接口調用等
| 產品規格 | |
| 硬件平臺 | CPU 四核64-bit ARMv8 Cortex-A53 1.6GHz 內存 DDR4 2GB FLASH eMMC 4GB用于存儲操作系統 擴展存儲 mSATA插槽*1 |
| 硬件接口 | 以太網 10/100/1000Mbps自適應以太網口*3, M12 X-Code母頭接口。其中兩個為LAN口，1個為WAN口 USB USB3.0 x2 Type A接口 串口 RS232*1，RS485*1，端子接口 CAN口 CAN*2，端子接口 數字輸入 DI*3，邏輯”0”: -3~5V，邏輯”1”: 15~30V。支持有源、無源、NPN和PNP輸入，端子接口 數字輸出 DO*3，繼電器類型輸出，單通道最大輸出電流1A，最大輸出電壓60VDC/125VAC，最大輸出功率30W，端子接口 WLAN天線 SMA-K接頭*3 4G/LTE天線 SMA-K接頭*3 5G天線 SMA-K接頭*4 SIM卡 SIM插槽*2,Mirco SIM卡 按鈕 Reset*1 指示燈 PWR, RUN, mSATA，Wi-Fi工作指示燈，Wi-Fi信號強度指示燈*3，LTE工作指示燈，LTE信號強度指示燈*3，網口Link/Act狀態指示燈*3，網口Speed狀態指示燈*3，可編程狀態指示燈 |
| 無線通訊 | WLAN IEEE 802.11a/b/g/n/ac wave1，支持AP/Client模式 4G/LTE LTE Cat4，最大下行速率150Mbps，最大上行速率50Mbps 5G 5G NR Sub-6頻段，支持NSA和SA模式，向下兼容4G/3G通訊，支持LTE Cat16以及3G HSPA+ |
| 電源 | 輸入電壓 WV:24VDC-110VDC(電壓范圍:16.8VDC~137.5VDC)，冗余輸入 功率 20W 電源接頭 M12 A-Code 4pin公頭 |

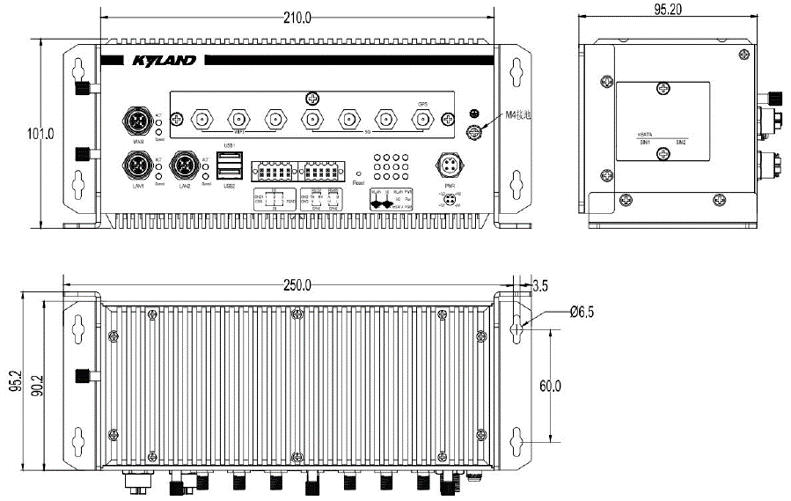

| 機械結構 | 外殼 金屬 防護等級 IP40 尺寸 101mm x 210mm x 95.2mm(H x W x D) 安裝方式 壁掛或底座安裝 重量 1.76kg |
| 環境 | 工作溫度 -40℃~70℃ 儲藏溫度 -40℃~85℃ |
| 電源 | 供電電壓 12/24VDC（9~36VDC） 功率 <20W 保護 冗余保護，過載保護，反接保護 |
| 機械結構 | 外殼 金屬機身 防護等級 IP40 散熱方式 無風扇 尺寸（WxHxD）（mm） 70 x 175 x 170 重量 2.5Kg 安裝方式 機架式，導軌式 |
| 環境 | 工作溫度 -20℃～ +60℃ 存儲溫度 -40℃～ +85℃ 相對濕度 95% 無凝露 |
| 行業標準 | EN50155, EN50121 |
| 軟件特性 | |
| 通訊協議 | 對上協議 MQTT |
| 系統管理 | 系統告警 CPU占用率告警，4G通訊異常告警，內存閾值告警，端口狀態告警 系統日志 告警日志，系統事件 網絡管理 SNMPv1/v2c，支持Kytools IP Manager設備IP搜索管理 |
| 網絡安全 | 防火墻 OpenVPN、ACL(L2-L4)、1-1NAT、NAPT、Port Forwarding、SPI 接入安全 端口IP/MAC地址綁定 |
| 系統信息 | 操作系統 Linux(kernel4.9) Web服務器 UHTTP 內核 Linux Kernel4.9 文本編譯器 vim 文本系統 Ext4 編程語言支持 C,C++,Python 應用開發軟件 Kyland API庫，GNU C/C++交叉編譯器，GNU C庫 |
| 型號 | 物料描述 |
| AMAIN2250-5G-WV-WV | 支持5G，WIFI，24-110VDC冗余電源輸入 |
| AMAIN2250-4G-WV-WV | 支持4G，WIFI，24-110VDC冗余電源輸入 |
