項目背景
在 “碳達峰、碳中和”的行動計劃背景下,“十四五”期間以低碳可持續發展為導向的新一輪能源變革開啟。面對智能裝備制造等高耗能產業普遍存在的用電負荷大、安全隱患大、用能成本高、碳排放量大等問題,企業急需一套系統性解決方案來提升園區精益化、智能化的管理水平。
某知名車企工廠,需要提升工廠整體用能管理要求,廠內所有車間的用能信息需要實時反饋至工廠管理部門,并將主要能耗分析數據傳至總部管理平臺。整體項目涉及老舊采集終端更換、非智能采集設備的替換和基于光纖網絡傳輸數據的綜合改造等內容。東土科技基于自主可控“根”技術軟硬件的系統性解決方案,大力推進該項目的能源監控系統數字化、智能化。

解決方案

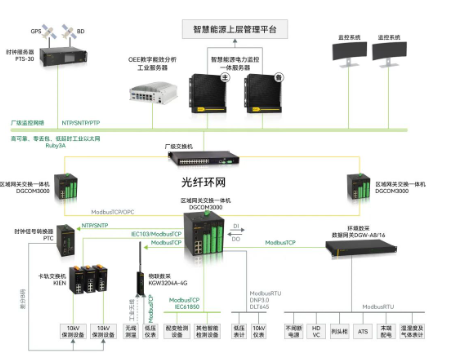

東土能效管理綜合解決方案,由搭載自主研發的Intewell工業操作系統、自適應控制通用工具軟件MaVIEW的邊緣通用控制服務器,以及數據采集、SCADA監視控制平臺、網絡通信設備等產品組成,融合數據采集、協議轉換、數據傳輸等OICT技術,對配用電設施進行數字化改造,并對水、電、氣、熱等用能設施進行全量數據采集。方案通過能源計量、能源優化控制、能效分析和數字化運維四大功能模塊,為節能設備或清潔能源設備提供統一、動態實時的使用管理平臺,實現對能效數據的綜合管理和分析。
該系統通過采集、計量、統計、分析的手段,從管理分析的角度,為設備的自動控制提供從全局到細節的有效策略;以管理節能為基礎、以控制節能為輔助,執行多能互補、負荷預測及安全策略,達到清潔用能、降碳增效的目的。經過項目的實際應用,本解決方案對比傳統方案達到節約用能成本不少于6%。
解決方案亮點
系統內生安全自主可控
操作系統、處理器芯片、工控基礎軟件均為國產自主,無信創安全風險
計算、控制一站式
利用全國產內核及虛擬化技術實現計算與控制一站式,邊緣控制服務器站間數據交互實時性達到亞毫秒級
通信、交換、協轉、監測控制一站式
總硬件成本對比傳統分立硬件部署降低不少于10%
更加廣泛的工業通信協議兼容性
實現負荷側終端的全連接、需求側數據的全量采集,為整體能效分析提供數字化基礎
開放生態
生態開放的第三方系統集成,提供能耗統計、能效比分析等多種能源管理功能及用戶自定制,專業、靈活、實現數據挖掘智能分析與可視化
硬件采用為電力系統及工業環境研發設計的傳輸通訊與控制設備,采集精度高、傳輸及容錯能力強,具備能應對各類嚴苛的環境與系統故障的能力
節約用能
與傳統方案對比,節約用能成本不少于6%
核心產品

NewPre 3101邊緣通用控制器
搭載Intel 高性能九代酷睿處理器,可支持至強E 系列處理器
豐富IO接口:4x100/1000BASE-T(X),RJ45,HDMI,VGA,DP,8xUSB3.0,2xRS232,2xRS485,2xCAN,8xDI,8xDO
預裝圖形化控制開發平臺MaVIEW,支持IEC61131-3, 支持C++、MatLab/Simulink
國產自主高實時虛擬化內核,一臺設備支持多個實時和非實時系統,滿足監測業務和控制業務運行
支持數據采集、數據存儲、模型分析等大數據處理, 兼容基于Windows / Linux 的第三方應用、支持邊緣微云、邊云協同

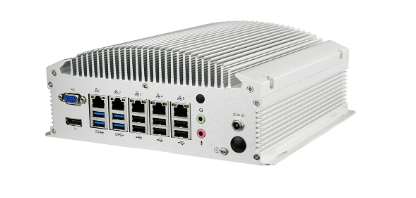

能效分析控制器NewPre 3003
緊湊型設計,小巧精練,支持壁掛式安裝、工業級設計,適應惡劣工作環境,-20℃~+75℃寬溫運行,IP30防護
CPU i5-9500T,內存16G
兼容基于Windows,Linux 應用程序
邊緣智能:支持實時數據采集及處理存儲支持分布式數據庫、OEE分析、績效分析、能耗分析、質量分析等

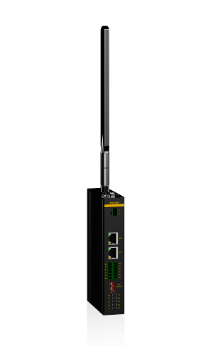

KGW3204A-4G網關
提供2個以太網接口;2個RS 485/422 串口,2個RS 232串口
支持4G無線傳輸支持雙網口橋接級聯、雙網口獨立可配置不同網段IP
支持socket操作模式,包括TCP Server、TCP Client和UDP等支持數據透明傳輸模式及多種常用協議采集轉換
支持Web,KyPMT等多種設備訪問配置形式支持告警及一鍵恢復功能
支持2kV隔離保護整機IP40防護等級,EMC3級電磁防護金屬機身,寬溫運行(-40℃~+75℃)
支持IEC 61850 數據采集轉發

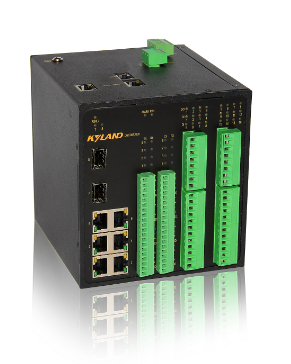

DGCOM3000
數采、網關、交換、通信一體機
支持千兆SFP光口,百兆電口,RS232/422/485串口,DI/DO
支持眾多的電力及工業自動化數據通信規約庫
支持可組態的IEC61850 MMS服務端或客戶端應用
支持可組態的IEC61850 GOOSE發布和訂閱
支持高級在線計算功能
支持采集/轉發規約通信實時在線診斷和維護
