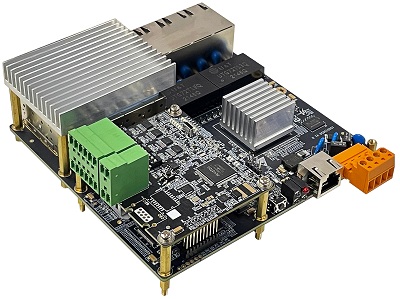

SICOM3016GBA-EC-8GX8GE2CAN4D-L6 是一款低功耗、符合本安標準本質安全認證的 高密度端口卡軌式網管型交換機。SICOM3016GBA-EC-8GX8GE2CAN4D-L6 支持 DT-Ring 協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組 播，QoS，SSH 等豐富的二層軟件特性，并支持 CLI、Telnet、Web 多種管理方式以及基 于 SNMPv1/v2c/v3 的網管軟件。支持 Ethernet IP 和 Modbus TCP 協議。
| 軟件功能 | |
| 端口基本功能 | 速率/雙工：強制/自協商 10/100M 1000M 光功率檢測 Access/Trunk/Hybrid 端口流控 端口限速 |
| 風暴抑制 | 廣播風暴抑制 組播風暴抑制 未知單播風暴抑制 |
| 端口鏡像 | 單端口鏡像 多端口鏡像 遠程端口鏡像 |
| 端口聚合 | 靜態聚合 LACP動態聚合 |
| VLAN | Port based VLAN GVRP |
| ACL | MAC ACL IP ACL 動作 |
| QoS | Cos優先級 Tos/DiffserV優先級 優先級映射 流量整形 優先級隊列 隊列調度SP 隊列調度WRR |
| 環網冗余 | STP/RSTP MSTP DHP DRP |
| 二層組播 | 靜態組播 IGMP Proxy IGMP Snooping GMRP |
| 設備管理 | Console/Telnet/Web管理 Kytools IP Manager管理 Kyvision管理 Kyview管理 配置自動保存，配置變更未保存提醒 SNMP v1/v2c SNMP v3 SNMP Inform LLDP DHCP server/client DHCP snooping DHCP relay |
| 設備維護 | 軟件升級 版本管理 配置文件上傳/下裝 MAC地址老化 MAC地址學習數量限制（基于VLAN) MAC地址學習數量限制（基于端口) FTP TFTP Syslog 環路檢測 DDM CPU負載率監測 內存使用監測 Link-check |
| 告警 | 電源告警 CPU負載率告警 環告警 IP地址沖突告警 MAC地址沖突告警 內存利用率告警 CRC告警 丟包率告警 端口Link down告警 光口接收光功率告警 光模塊光功率告警 SFP模塊故障告警 |
| 安全特性 | SSH SSL 802.1x Radius Tacacs+ 端口隔離 密碼高級管理 用戶分級 |
| 產品規格 | |
| 端口 | 千兆電口：自適應千兆百兆電口 千兆光口（SFP）：兼容百兆光模塊 Console口：RJ45 |
| 指示燈 | PWR RUN Alarm Reserve：預留一個燈珠 端口狀態：Link/ACT、Speed |
| 電源 | 輸入電壓：輸入電壓12-18VDC，4芯5.08mm間距插入式端子 過載保護：支持 反接保護：支持 整機滿載功率：12.6W @12VDC ，8千兆光+8千兆點+2CAN+485/232 |
| 產品尺寸 | 148*43.9*140mm(長*高*寬) |
| 環境 | 工作溫度：-40℃～+75℃ 儲存溫度：-40℃～+85℃ 相對濕度：5～95%無凝露 |
產品選型
| 產品型號 | 產品描述 |
| SICOM3016GBA-EC-8GX8GE2CAN4D-L6 |
二層管理本安板卡，支持8個千兆SFP(兼容百兆)；8個10/100/1000Base-T(X)電口,2路CAN口，4路 485/232 單路電源輸入,12-18VDC輸入，整機功率12.6W@12VDC輸入（帶串口板CAN+485/232） |
| SICOM3016GBA-EC-8GX8GE-L6 |
二層管理本安板卡，支持8個千兆SFP(兼容百兆)；8個10/100/1000Base-T(X)電口 單路電源輸入,12-18VDC輸入，整機功率12.1W@12VDC輸入 |
典型功率對照表
| 產品型號 | 端口和對應功率 |
| SICOM3016GBA-EC-2GX8GE-L6 | 2個千兆SFP(兼容百兆)；8個10/100/1000Base-T(X)電口 整機功率8.6W@12VDC輸入 |
| SICOM3016GBA-EC-4GX4GE-L6 | 4個千兆SFP(兼容百兆)；4個10/100/1000Base-T(X)電口 整機功率8.1W@12VDC輸入 |
| SICOM3016GBA-EC-6GX6GE-L6 | 6個千兆SFP(兼容百兆)；6個10/100/1000Base-T(X)電口 整機功率10.1W@12VDC輸入 |
| SICOM3016GBA-EC-3GX2S5GE-L6 | 3個千兆SFP(兼容百兆)；2百兆SFP,5個10/100/1000Base-T(X)電口，整機功率10.5W@12VDC輸入 |
| 2CAN4D | 2路CAN口，4路485/232口單板功耗1W |
選購配件
| 配件型號 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
