分布式遠程IO系統由網絡耦合器模塊和擴展IO模塊組成，網絡耦合器模塊負責現場總線通訊，實現和主站控制器或者上位機軟件的通訊連接。
擴展IO模塊負責和現場的輸入輸出傳感器進行連接，輸入IO模塊采集現場各種信號并通過內部總線發送到網絡耦合器，控制器通過現場總線從耦合器中讀取數據并加工處理，然后將輸出數據寫入到網絡耦合器中，網絡耦合器再通過內部總線將輸出數據寫入到輸出IO模塊,從而實現設備的控制。
網絡耦合器可根據控制器系統的通信接口選擇對應總線的模塊，主流的工業通訊協議包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。擴展IO模塊分為6大類，數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊、模擬量輸出模塊、特殊模塊、混合IO模塊等。
網絡耦合器和擴展IO模塊之間可以根據現場需求自由組合，在點位較多的情況下采用分布式IO模塊可以實現更低的成本要求。
|

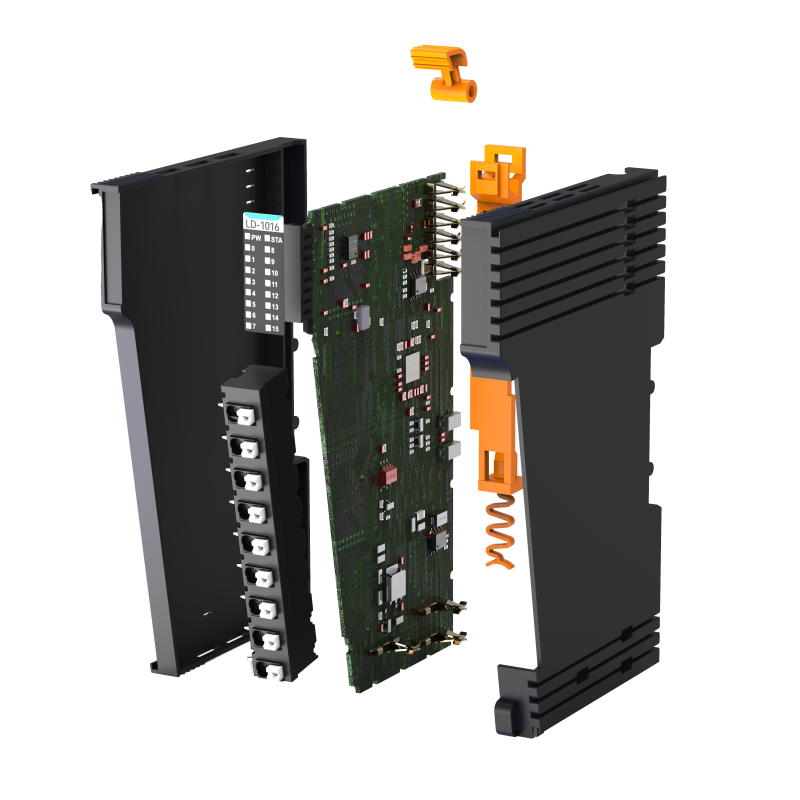

型號 |
LD-1308 |
LD-1016 |
LD-3108 |
LD-3016 |
LD-5032 |
|
|
通用參數 |
功率 |
Max.52mA@5.0Vdc |
Max.60mA@5.0Vdc |
Max.85mA@5.0Vdc |
Max.60mA@5.0Vdc |
Max.70mA@5.0Vdc |
|
隔離 |
I/O至內部總線：光耦隔離(3KVrms) |
|||||
|
現場電源 |
標稱電壓：24Vdc，輸入范圍：22~28Vdc |
|||||
|
接線 |
I/O接線：Max.1.0mm²(AWG 17) |
34P牛角插座 2.54mm間距 |
||||
|
安裝方式 |
35mm導軌安裝 |
|||||
|
尺寸 |
115*14*75mm |
|||||
|
重量 |
65g |
|||||
|
環境參數 |
工作溫度 |
-40~85℃ |
||||
|
環境濕度 |
5%-95%無冷凝 |
|||||
|
防護等級 |
IP20 |
|||||
|
輸入參數 |
通道數 |
8通道PNP輸入 |
16通道PNP輸入 |
8通道NPN輸入 |
16通道NPN輸入 |
32通道NPN/PNP輸入 |
|
指示燈 |
8個通道輸入指示燈 |
16個通道輸入指示燈 |
8個通道輸入指示燈 |
16個通道輸入指示燈 |
32個通道輸入指示燈 |
|
|
開啟電壓 |
Min.10Vdc to Max.28Vdc |
高輸入:Min.10Vdc to Max.28Vdc (公共端:0Vdc)/低輸入:Min.0Vdc to Max.14Vdc (公共端:24Vdc) |
||||
|
關閉電壓 |
Max.5Vdc |
高輸入:Max.5Vdc (公共端:0Vdc) /低輸入:Min.19Vdc (公共端:24Vdc) |
||||
|
開啟電流 |
Max.5mA/通道@28V |
|||||
|
輸入阻抗 |
>7.5kΩ |
|||||
|
輸入延時 |
OFF to ON :Max.3ms |
|||||
|
ON to OFF :Max.2ms |
||||||
|
濾波時間 |
默認10ms |
|||||
|
采樣頻率 |
500Hz |
|||||
|
計數頻率 |
<200Hz |
|||||
|
型號 |
LD-4016 |
LD-4032 |
|
|
通用參數 |
功率 |
Max.75mA@5.0Vdc |
Max.175mA@5.0Vdc |
|
隔離 |
I/O至內部總線：光耦隔離(3KVrms) |
||
|
現場電源 |
標稱電壓：24Vdc |
||
|
輸入范圍：22~28Vdc |
|||
|
VCLAMP電壓 |
標稱電壓：24Vdc |
||
|
輸入范圍：12~36V |
|||
|
接線 |
I/O接線：Max.1.0mm²(AWG 17) |
||
|
安裝方式 |
35mm導軌安裝 |
||
|
尺寸 |
115*14*75mm |
||
|
重量 |
65g |
||
|
環境參數 |
工作溫度 |
-40~85℃ |
|
|
環境濕度 |
5%-95%無冷凝 |
||
|
防護等級 |
IP20 |
||
|
輸出參數 |
通道數 |
16通道NPN輸出 |
32通道NPN輸出 |
|
指示燈 |
16個通道輸出指示燈 |
32個通道輸出指示燈 |
|
|
額定電流 |
單通道輸出：Max.1000mA同時輸出：Max.500mA |
單通道輸出：Max.1000mA/16個通道同時輸出：Max.500mA/32個通道同時輸出：Max.300mA |
|
|
漏電流 |
最大值：10uA |
||
|
導通電阻 |
典型值：500mΩ |
||
|
輸出延時 |
OFF to ON :Max.100us/ON to OFF :Max.150us |
||
|
保護功能 |
過溫度關斷：典型值160℃ /過電流保護：典型值1.8A / 短路保護：支持新版硬件/ 關聯保護：4個通道一組 |
||
|
型號 |
LD-2104 |
LD-2008 |
LD-2016 |
LD-2116 |
LD-2032 |
|
|---|---|---|---|---|---|---|
|
通用參數 |
功率 |
Max.30mA@5.0Vdc |
Max.80mA@5.0Vdc |
Max.175mA@5.0Vdc |
Max.175mA@5.0Vdc |
Max.185mA@5.0Vdc |
|
隔離 |
I/O至內部總線：光耦隔離(3KVrms) |
|||||
|
現場電源 |
標稱電壓：24Vdc |
|||||
|
輸入范圍：12~30Vdc |
||||||
|
接線 |
I/O接線:Max.1.0mm2(AWG 17) |
34P牛角插座 2.54mm間距 |
||||
|
安裝方式 |
35mm導軌安裝 |
|||||
|
尺寸 |
115*14*75mm |
|||||
|
重量 |
65g |
|||||
|
環境參數 |
工作溫度 |
-40~85℃ |
||||
|
環境濕度 |
5%~95% RH(無冷凝) |
|||||
|
防護等級 |
IP20 |
|||||
|
輸出參數 |
通道數 |
4通道PNP輸出 |
8通道PNP輸出 |
16通道PNP輸出 |
16通道PNP輸出（獨立供電） |
32通道PNP輸出 |
|
指示燈 |
4個通道輸出指示燈 |
8個通道輸出指示燈 |
16個通道輸出指示燈 |
16個通道輸出指示燈 |
32個通道輸出指示燈 |
|
|
額定電流 |
典型值：2.2A |
典型值：500mA |
典型值：500mA |
典型值：500mA |
典型值：300mA |
|
|
漏電流 |
最大值：10uA |
最大值：100uA |
最大值：10uA |
最大值：10uA |
最大值：10uA |
|
|
輸出阻抗 |
<90mΩ |
<280mΩ |
<200mΩ |
<200mΩ |
<200mΩ |
|
|
輸出延時 |
OFF to ON:Max.5us |
OFF to ON:Max.100us |
OFF to ON :Max.100us |
OFF to ON :Max.100us |
OFF to ON :Max.100us |
|
|
ON to OFF:Max.200us |
ON to OFF:Max.150us |
ON to OFF :Max.150us |
ON to OFF :Max.150us |
ON to OFF :Max.150us |
||
|
保護功能 |
過溫度關斷:典型值150℃ |
過溫度關斷:典型值135℃ |
過溫度關斷：典型值135℃ |
過溫度關斷：典型值135℃ |
過溫度關斷：典型值135℃ |
|
|
過電流保護:典型值12A |
過電流保護:典型值1.1A |
過電流保護：典型值1.1A 短路保護支持 |
過電流保護：典型值1.1A 短路保護支持 |
過電流保護：典型值1.1A 短路保護支持 |
||
|
型號 |
LD-8008 |
|
|---|---|---|
|
通用參數 |
功率 |
Max.280mA@5.0Vdc |
|
隔離 |
I/O至內部總線：線圈隔離(1600VAC) |
|
|
現場電源 |
未使用 |
|
|
接線 |
I/O接線：Max.1.0mm2(AWG 17) |
|
|
安裝方式 |
35mm導軌安裝 |
|
|
尺寸 |
115*14*75mm |
|
|
重量 |
65g |
|
|
環境參數 |
工作溫度 |
-40~85℃ |
|
環境濕度 |
5%~95%無冷凝 |
|
|
防護等級 |
IP20 |
|
|
輸出參數 |
通道數 |
8通道繼電器常開輸出 |
|
指示燈 |
8個通道輸出指示燈 |
|
|
最大切換電流 |
2A |
|
|
最大切換電壓 |
250VAC/220VDC |
|
|
最大切換功率 |
62.5VA/60W |
|
|
接觸電阻 |
≤100mΩ |
|
|
輸出延時 |
ON to OFF:Max.3ms/OFF to ON:Max.3ms |
|
|
機械耐久性 |
1x108次 |
|
|
電耐久性 |
1x105次 |
|
|
震動 |
10Hz~55Hz 3.3mm雙振幅 |
|
|
沖擊 |
強度：980m/s2 / 穩定性：735m/s2 |
|
|
產品型號 |
型號說明 |
|
LD-1308 |
8通道數字量輸入/漏型/24VDC/支持計數功能（計數頻率最大200Hz）/PNP |
|
LD-1016 |
16通道數字量輸入/漏型/24VDC/支持計數功能（計數頻率最大200Hz）/PNP |
|
LD-3108 |
8通道數字量輸入/源型/24VDC/支持計數功能（計數頻率最大200Hz）/NPN |
|
LD-3016 |
16通道數字量輸入/源型/24VDC/支持計數功能（計數頻率最大200Hz）/NPN |
|
LD-5032 |
32通道數字量輸入/雙向/搭配LX-7032/34Pin牛角公頭連接器//24VDC/支持計數功能（計數頻率最大200Hz） |
|
LD-2104 |
4通道數字量輸出/源型/5.5-40VDC單通道最大3.3A/4通道最大每通道2A/通道可以并聯使用/PNP |
|
LD-2008 |
8通道數字量輸出/源型/24VDC/0.5A/PNP |
|
LD-2016 |
16通道數字量輸出/源型/24VDC/0.5A/PNP |
|
LD-2116 |
16通道數字量輸出/源型/24VDC/0.5A/PNP/獨立供電 |
|
LD-2032 |
32通道數字量輸出/源型/24VDC/0.5A/搭配LX-7032/34Pin牛角公頭連接器/PNP |
|
LD-8008 |
8通道繼電器輸出（9~30VDC@2A/110Vac@0.55A/250Vac@0.25A） |
|
LD-4016 |
16通道數字量輸出/漏型/24VDC/0.5A/NPN |
|
LD-4032 |
32通道數字量輸出/24VDC/NPN/可驅動設備/電磁隔離/過流保護/搭配LX-7032/34Pin牛角公頭連接器/ |
|
LD-0008 |
8通道數字量輸入/24VDC/PNP或NPN&8通道數字量輸出/24VDC |
KYIO-L系列數字量輸入輸出模塊用戶手冊-V10
