NewPre310x是一款基于X86平臺的智能控制器，預裝國產自主可控操作系統和控制工具，支持實時與非實時應用融合，可將顯示、控制、視覺以及客戶應用集成到一臺控制器，實現簡化系統結構、減少設備占地面積目的。
□ 支持Intel高性能八代、九代酷睿處理器
□ 支持-40~60℃寬溫運行
□ 符合EMC三級、IP40防護等級
□ 豐富IO接口，可支持以太網、RS232/RS485、USB、顯示、音頻輸入輸出等
□ 國產自主可控Intewell操作系統，支持實時/非實時擴展與隔離
□ 預裝MaVIEW智能控制工具軟件平臺，支持Modbus、EtherCAT、PROFINET 、MQTT、OPC UA 等常用工業通信協議
| 硬件核心配置 | |
| CPU | Intel 酷睿八/九代插座式（LGA1151） |
| 內存 | 標配32GB DDR4 |
| 存儲 | 標配1TB SSD |
| GPU | 板載Intel? UHD Graphics 630 |
| 接口 | |
| 網口 | 4 x 100/1000BASE-T(X)，RJ45接口；支持PCIe模塊擴展（NewPre3102） |
| USB | 8 x USB3.0 |
| 串口 | 4 x DB9，2 x RS485，2 x RS232 |
| I/O（選配） | 2 x CAN ，8 x DI（PNP/NPN），8 x DO（晶體管漏型輸出） |
| 顯示接口 | 1 x HDMI，1 x VGA，1 x miniDP |
| 音頻接口 | 1 x Mic in，1 x Line out |
| 擴展(NewPre3102) | PCIE x16,PCIE x4 |
| 指示燈 | |
| 系統運行指示燈 | HDD，ERR |
| 以太網口指示燈 | Link/ACT |
| 電源 | |
| 輸入電壓 | 12VDC |
| 接入端子 | 4 芯5.08mm 間距插入式端子 |
| 功耗 | 主機功耗<80W，顯卡獨立供電 |
| 機械結構 | |
| 外殼 | 金屬 |
| 防護等級 | IP40（主機） |

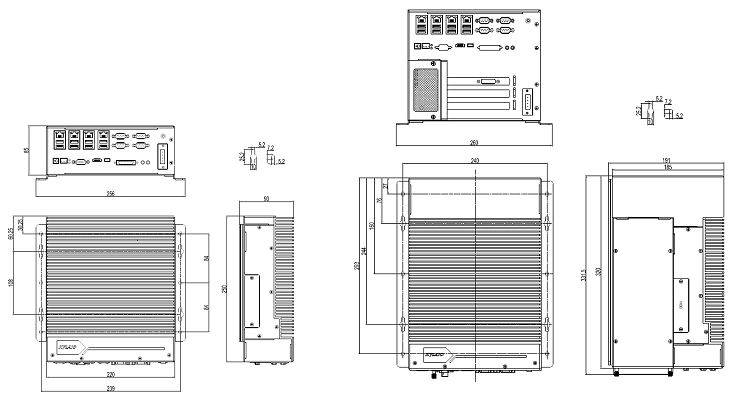

| 尺寸 | NewPre3101：220mm x 85mm x 250mm（W x H x D）； NewPre3102：220mm x 185mm x 320mm（W x H x D）； |
| 整機重量 | NewPre3101：5.7Kg NewPre3102：9.5Kg |
| 安裝方式 | 平面固定安裝，壁掛式安裝 |
| 散熱 | NewPre3101：自然冷卻, 無風扇 NewPre3102：主機無風扇，顯卡風扇散熱 |
| 環境 | |
| 工作溫度 | -20~60℃（主機） |
| 存儲溫度 | -40~85℃ |
| 濕度 | 5 ～ 95% 無凝露 |
| 行業標準 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m |
| 機械 | IEC60068-2-6（振動） IEC60068-2-27（沖擊） IEC60068-2-32（自由跌落） |
|
NewPre3101 NewPre3102 |
- |
X |
- |
configuration |
- |
Ports |
Serial Number |
Special |
|
I |
|
II |
III |
IV |
V |
VI |
|
I. Basic type designation: NewPre3101：Without PCIE extensibility NewPre3102：With PCIe x16,PCIe x4 |
|
II. CPU: I7-8700T: I7-8700T CPU I7-9700: I7-9700T CPU |
|
III. configuration: M5D3W0: 32GB memory,1TB Solid State Disk, M5D3W5: 32GB memory,1TB Solid State Disk, support 5G |
|
IV. Ports: 0404:4 x Networks,4 x Serial ports 0404C2: 4 x Networks,4 x Serial ports,2 x CAN |
|
V. Serial Number: A:CCC type U:CE type |
|
VI. Special 16DIO:8 x DI,8 x DO |
|
主機典型型號 |
說明 |
|
NewPre3101-I7-8700T-M5D3W0-0404B |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2 |
|
NewPre3101-I7-8700T-M5D3W5-0404B |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/5G |
|
NewPre3101-I7-8700T-M5D3W0-0404C02B16DIO |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/CAN × 2/DI × 8/DO × 8 |
|
NewPre3102-I7-8700T-M5D3W0-0404B1660S |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/GTX1660S |
|
NewPre3102-I7-8700T-M5D3W0-0404B3060 |
I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/RTX3060 |
智能控制器產品單頁-NewPre310x_20250224
